お気に入りのデジタルカードテスター HIOKI 3244-60

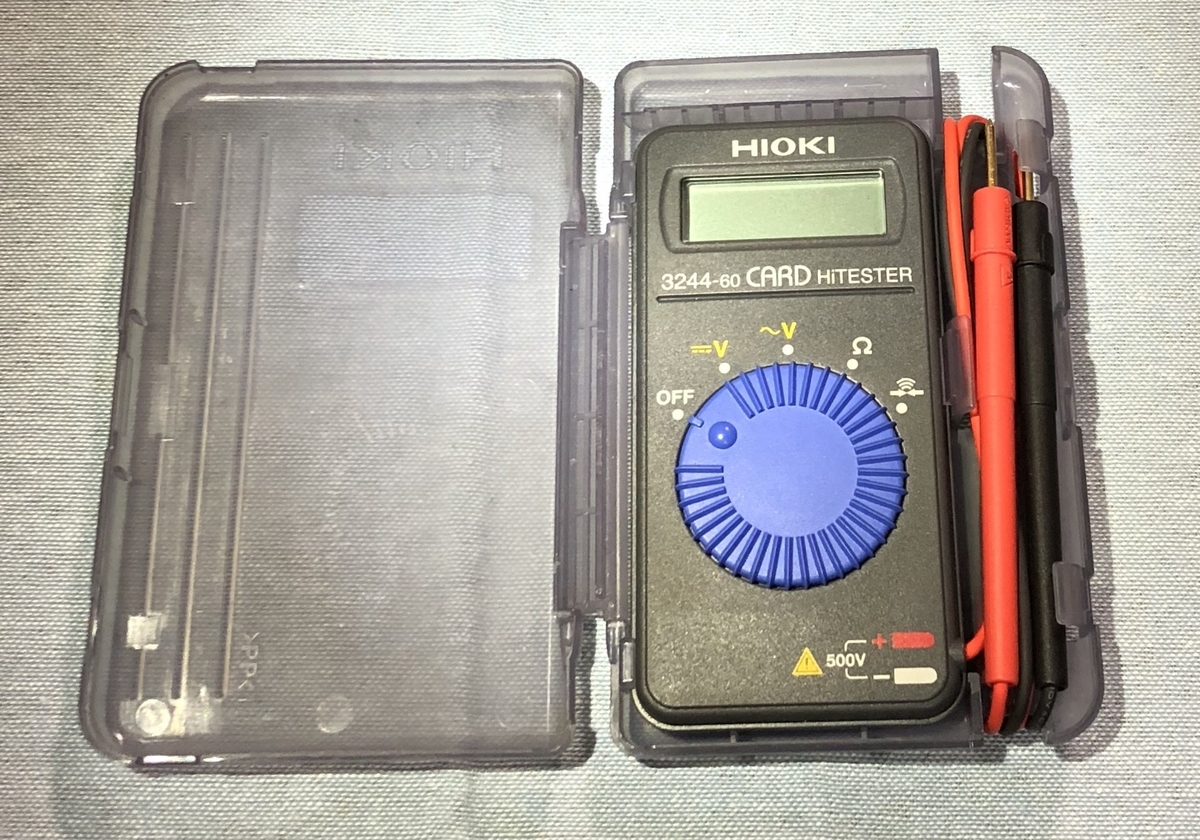

私が普段愛用しているデジタルカードテスター

HIOKI 3244-60

仕事中は常に持ち歩いてる

f:id:sasukedog:20210302003436j:plain

コンパクトで携帯性に優れている

ハードケースに入っていてテスト棒の収納も楽々です

以前は似たようなテスターで黒いビニール地の手帳型ケースの物を使用していた

ただしこのハードケースの欠点は落としたらヒンジが割れて蓋がうまく閉まらなくなってしまう

そもそも落とすなよと言いたいところではある



一番気に入っている点は

導通のブザーチェックの際に

ショートすれば瞬時にブザーが鳴るところ

常識と思っていたが、数あるテスターの中にはワンテンポ遅れて導通ブザーが鳴る物もある

ショートしたタイミングとズレると、判断があいまいになってしまい使えない

なので過去には違うメーカーの似たようなテスターを買ったはいいけど、すぐにお蔵入りになってしまったものもある



回路の障害発見に



次に役に立ってるのが、直流電圧計の応用?

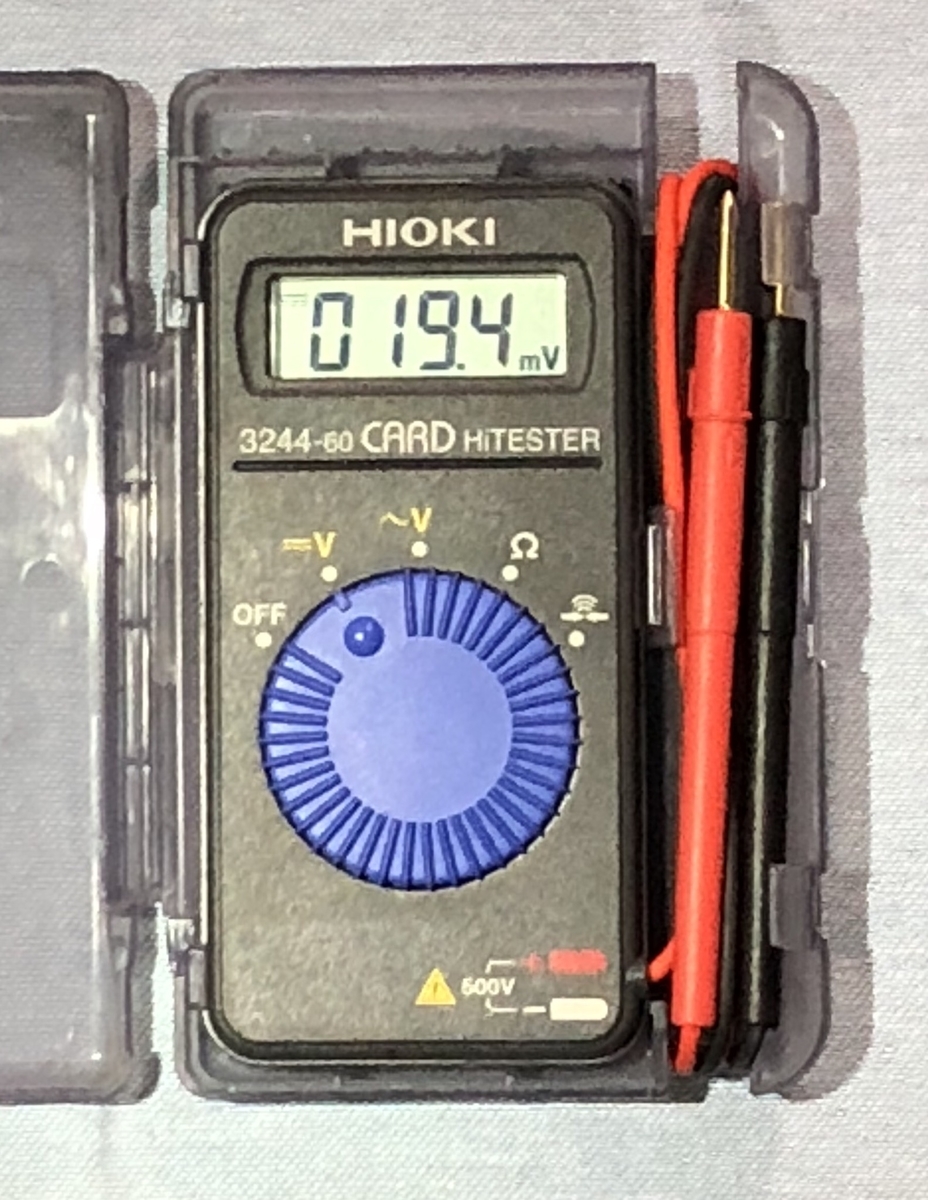

直流電圧計レンジに合わせると

f:id:sasukedog:20210302004512j:plain

小さな値ではあるが数値が刻々と変化する

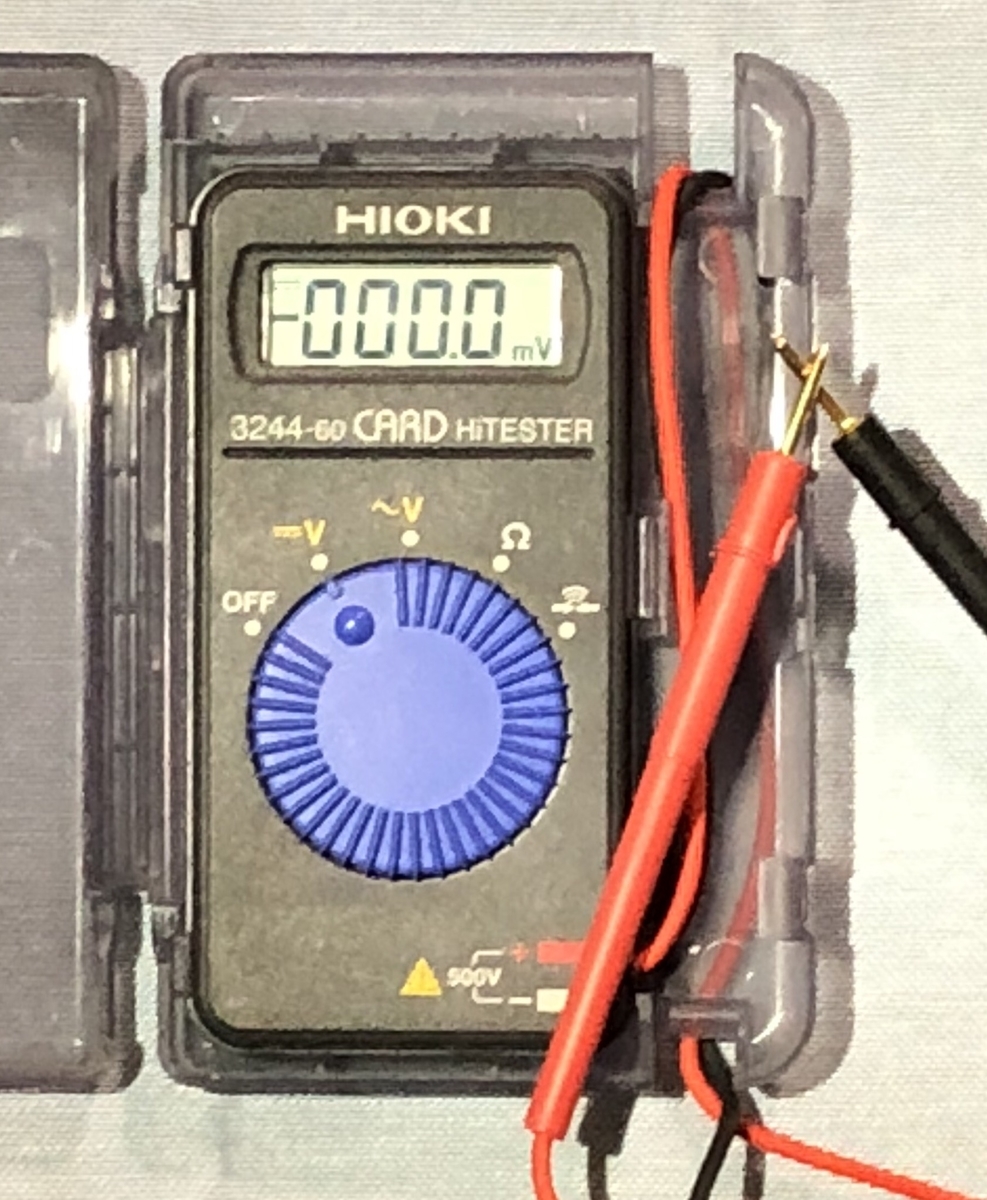

これが0にならなくて気になる人も居るかも知れないが、先をショートすると



f:id:sasukedog:20210302004754j:plain



0ボルトを表示する

この機能を使って2本の線の導通を調べる

ブザーモードや抵抗値の測定モードであればテスト棒の先に低いながらも電圧がかかっており、接続されているものによっては壊してしまうかもしれない

これが電圧計モードなら壊す心配が少ないので未知の配線達の中から目的の配線を探し出したり、障害の原因を探すのに一役買っている



最後に、鉄限定ではあるけれども

テスターを簡易的に貼り付ける事ができる

f:id:sasukedog:20210302005459j:plain

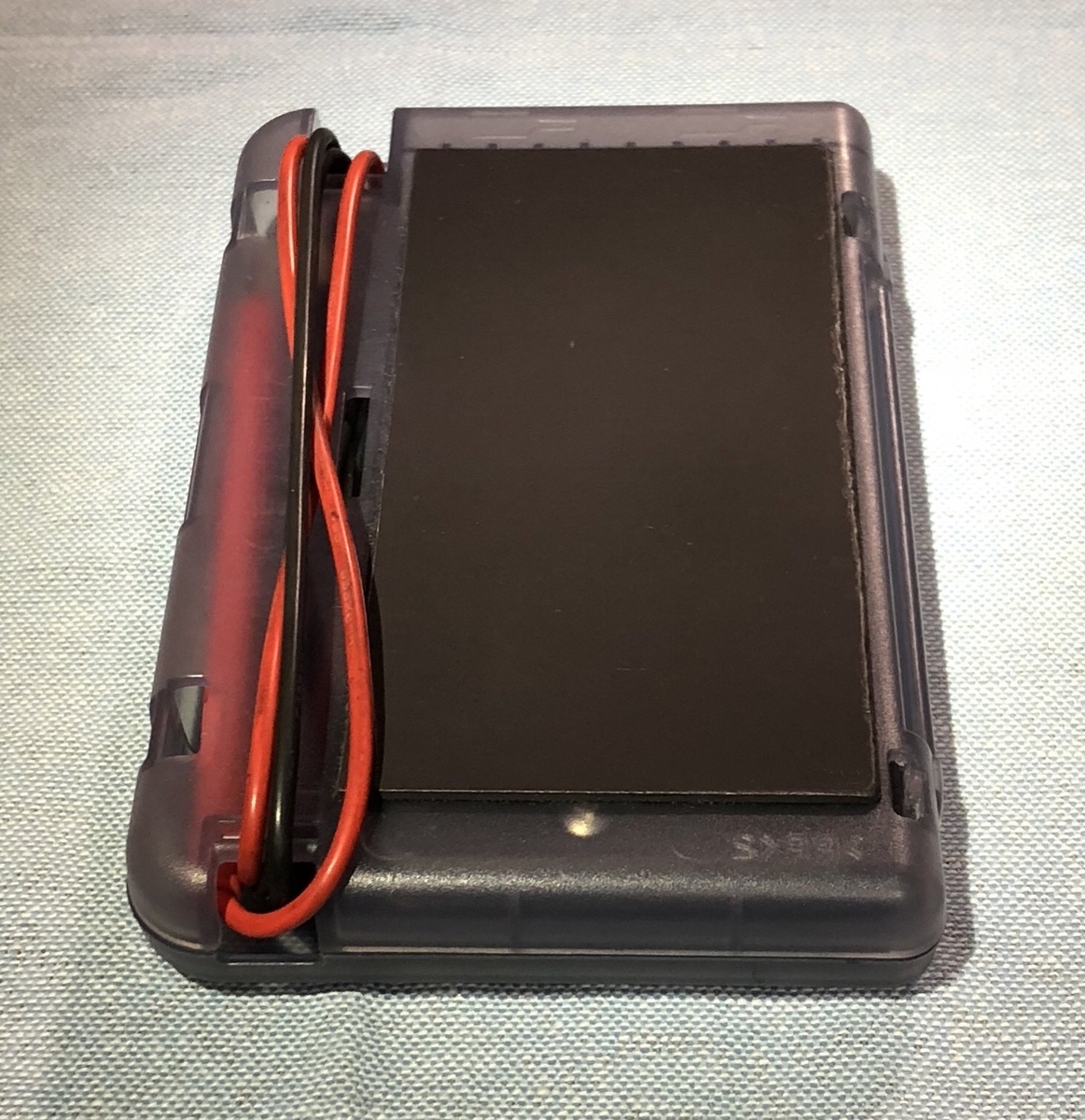

テスターケースの裏側にダイソーで買った両面テープ付きのゴム磁石を貼った

磁石は厚みの厚いものの方が磁力が強かった

これでテスターを持つ手が解放される



実は最近 無くしてしまった為、アマゾンで買い換えたばかりです



当面はこのテスターを使い続けそうです



ケースが壊れたのでケースを買い替え

2021年10月24日追記

テスターを落としてしまい、ケースのヒンジが壊れてしまいました

探してみるとアマゾンでケースだけ取り扱っていましたので購入して交換しました



頻繁に使用するのでヒンジ一つ壊れても支障が出ていたので助かりました



f:id:sasukedog:20211024113032j:plain

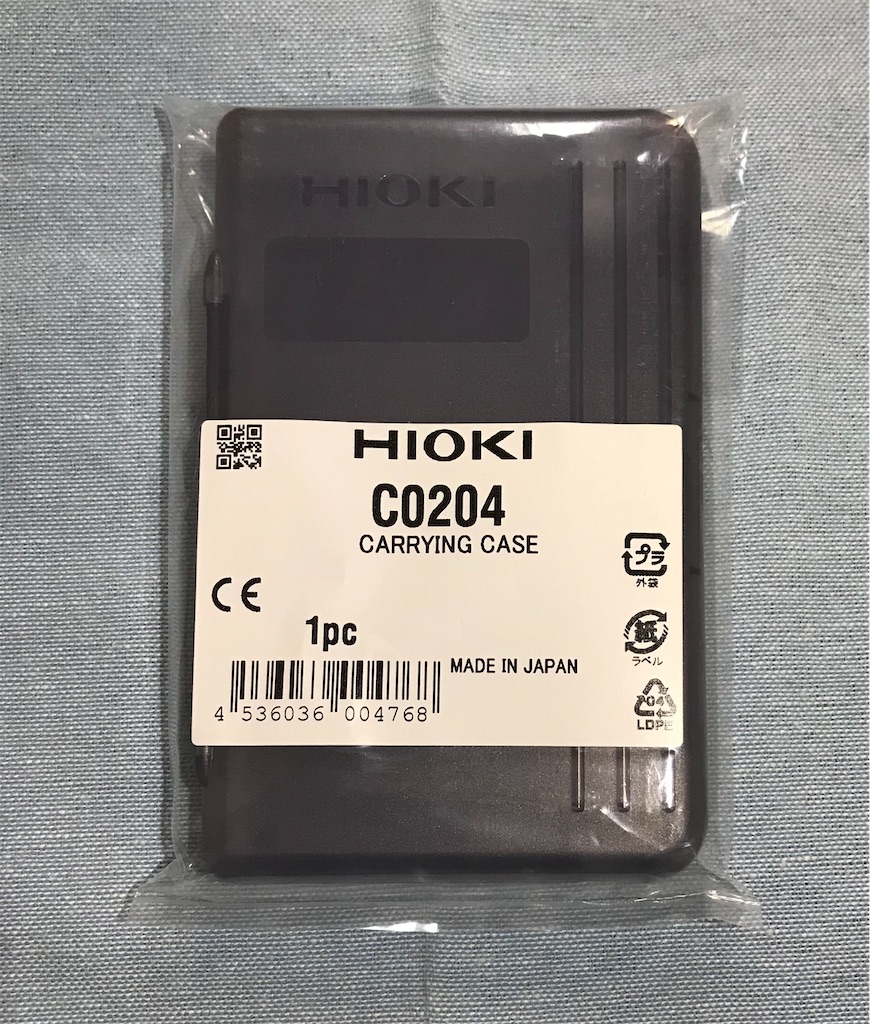

日置 キャリングケース C0204





アナログテスターも併用します

普段は持ち運びしやすいデジタルテスターを使用していますが

障害の探索時にはアナログテスターの出番です
