素人がスピーカとドアホンのインピーダンスを測定してみる！

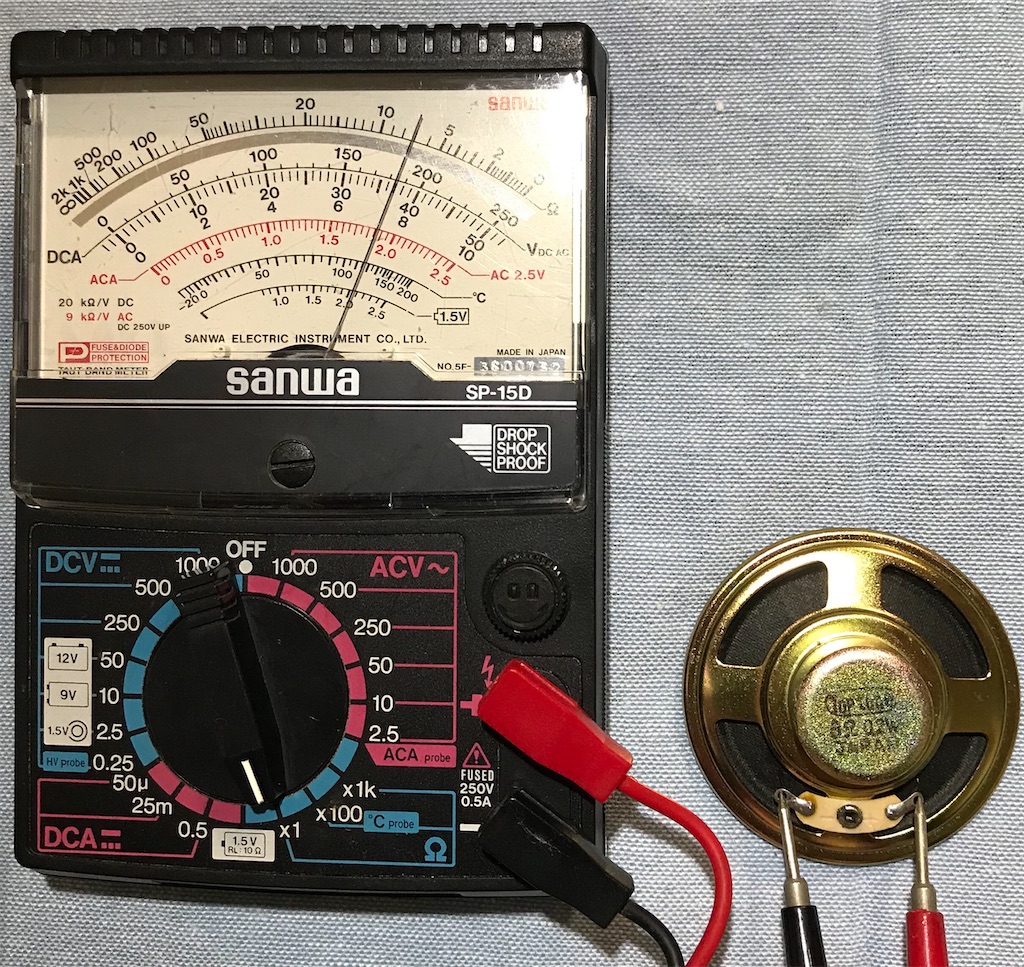

アナログテスターをスピーカの端子に当ててみる

アナログテスターを抵抗レンジの×１レンジに合わせて、スピーカの端子に当ててみると「ガリガリッ」と言う音がして、テスターの針が動き値を示した
　デジタルテスターでは、ガリガリって言う音は聞こえにくいです

使用したスピーカは東京コーン紙製作所（TOP TONE）の８Ω 0.2w 直径57mm
テスターの針は約７Ωを示している
本来スピーカに書いてある８Ωと言うのは交流時の抵抗値（インピーダンス）であり、ここで使用したテスターは直流で測定しているのでスピーカのボイスコイルが断線しているかの判断はできるかと思います。ただし、直流の抵抗値がインピーダンスの値と似たような数値になるように設計されていると言う説もありますので、手元にあるスピーカのインピーダンスと直流抵抗を測定してみたいとおもいます

オーディオのインピーダンス測定にあたって

ＴＯＡ　のインピーダンスメーター　ZM-104Aでスピーカのインピーダンスを測定していくのですが、ネットを見ていると気になる記事がありました
とても参考になりますので是非リンク先を見ていただければと思います

ameblo.jp
上記の内容を読むと、ZM-104Aではスピーカの定格インピーダンスではなく、発振周波数1KHz時のインピーダンスが測定できる様です

実際にスピーカのインピーダンスと抵抗値を測定してみる

写真の左側はインピーダンスメーターで、写真の右側はデジタルテスター（直流電圧で）の測定です。
どちらも興味本位に素人が測ってみただけですのでご了承ください

○１００円ショップで以前購入したスピーカーを分解してみます。

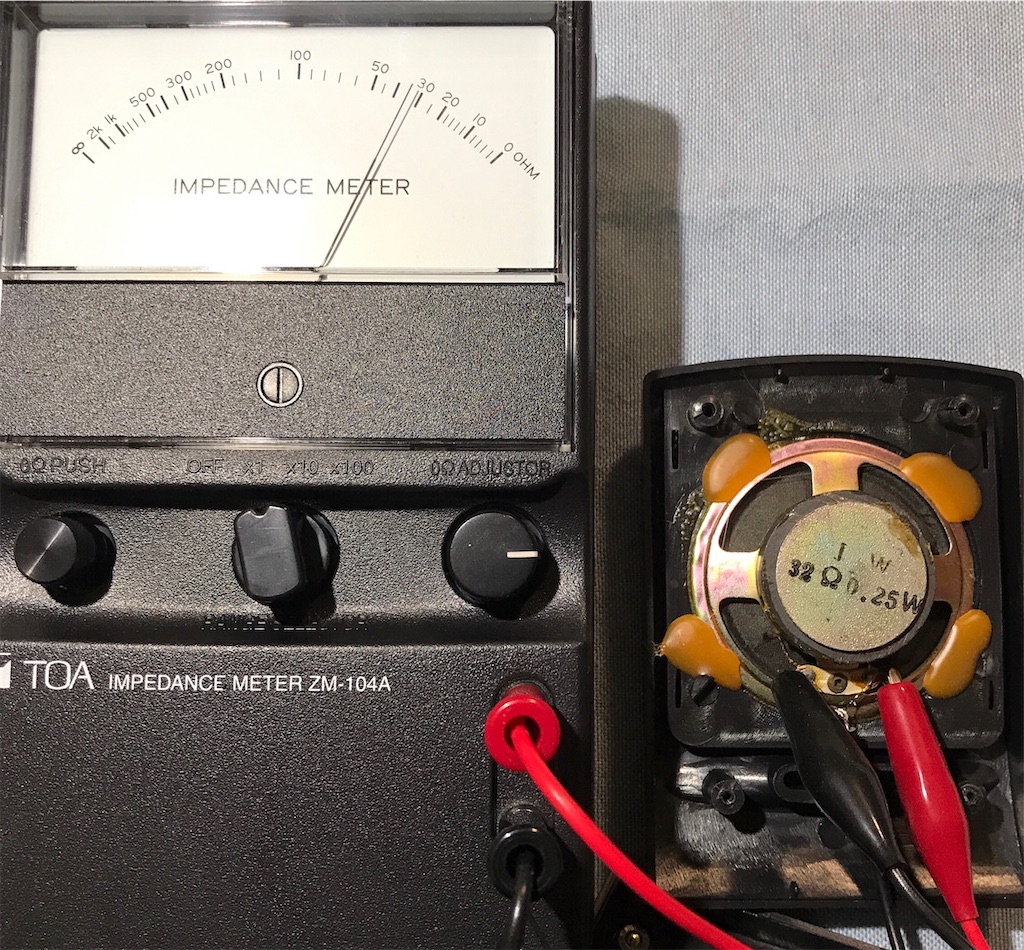

３２Ω　0.25W 直径57mm

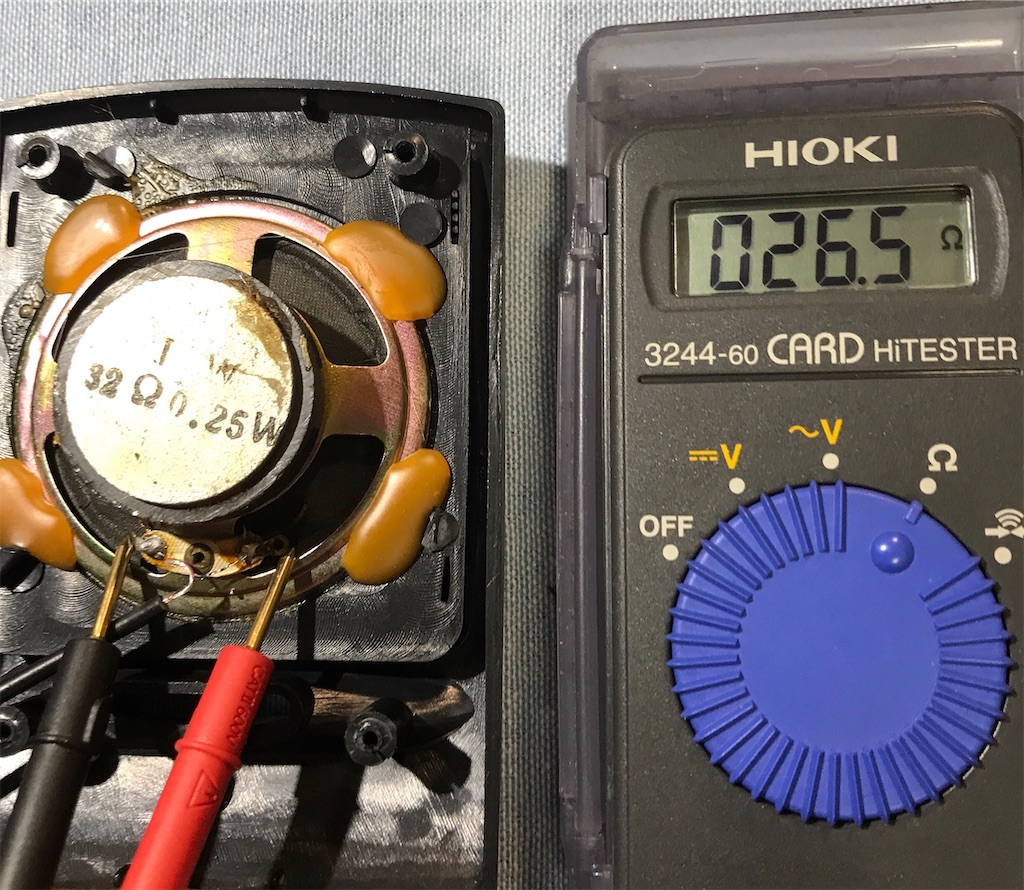

インピーダンス計は35Ω、デジタルテスターは26.5Ω

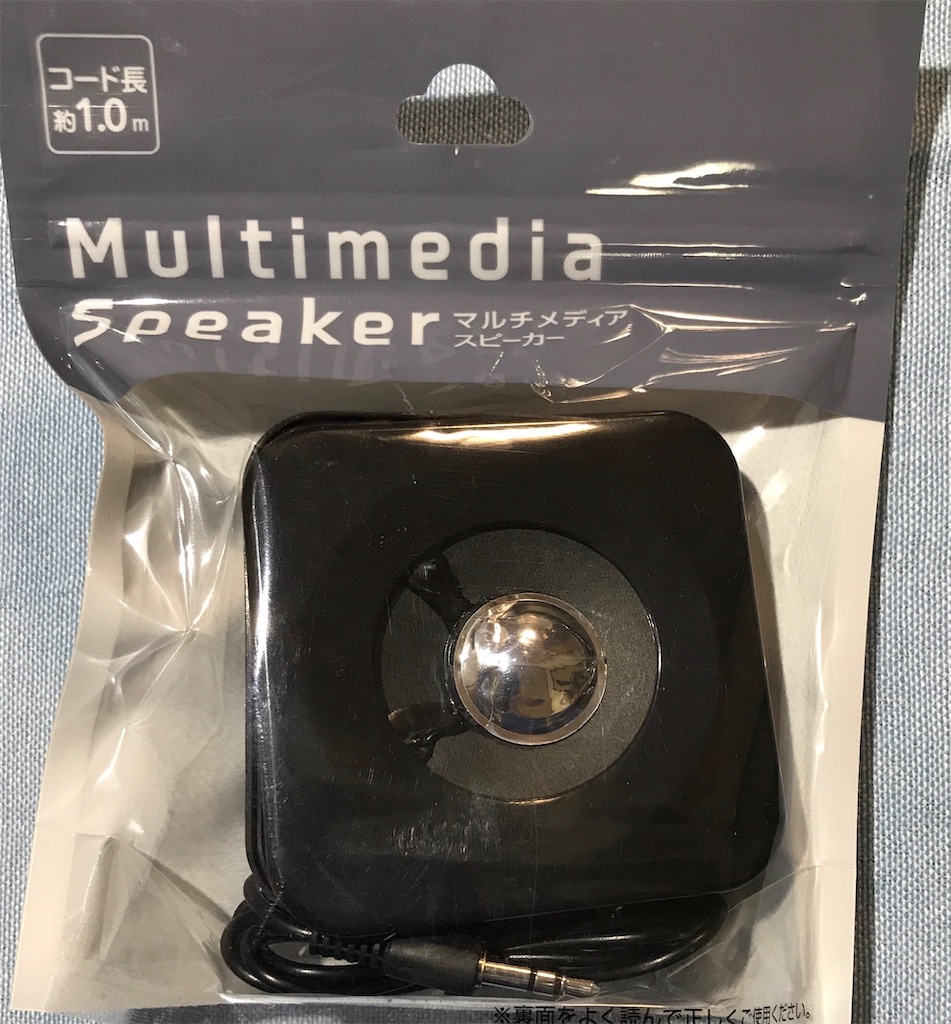

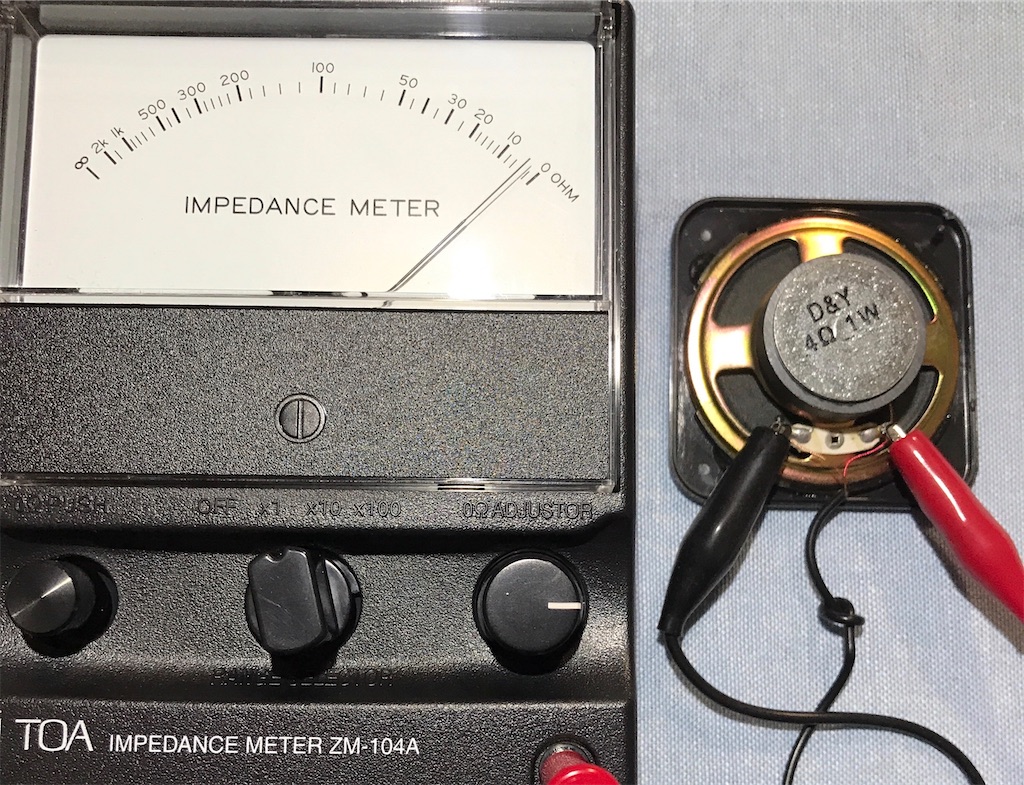

○１００円ショップで最近購入したスピーカーを分解

４Ω　１W　直径57mm

インピーダンス計は４Ω　デジタルテスターは3.1Ωを指しています

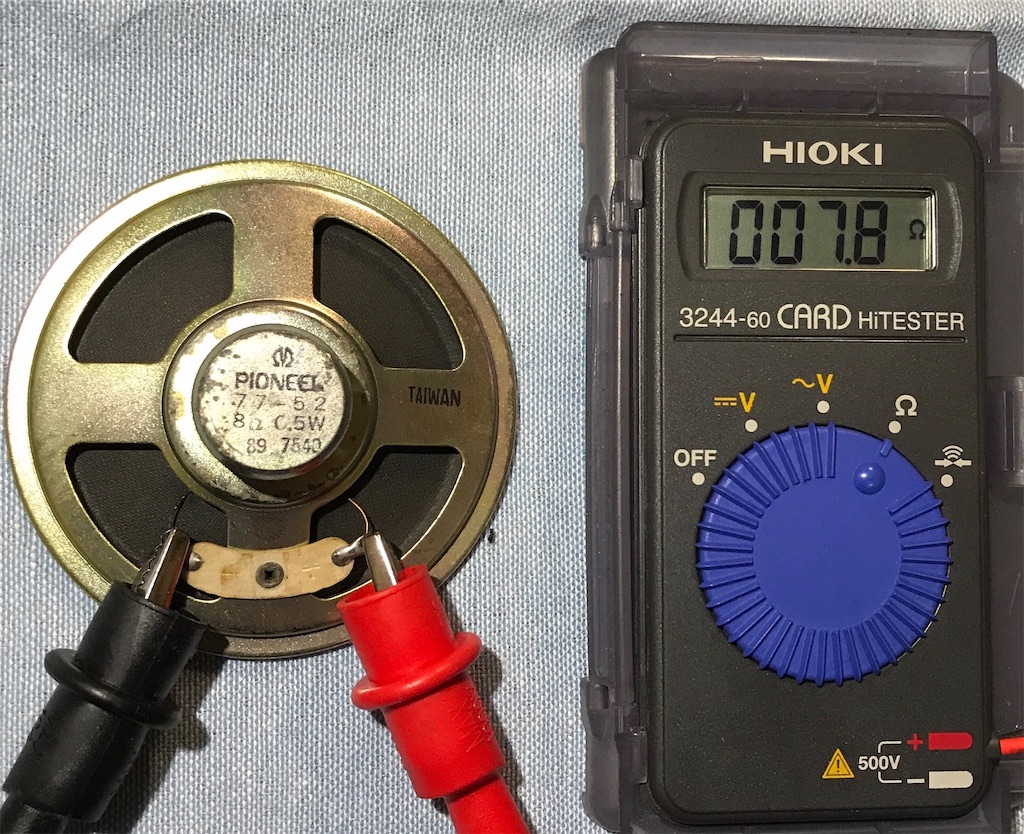

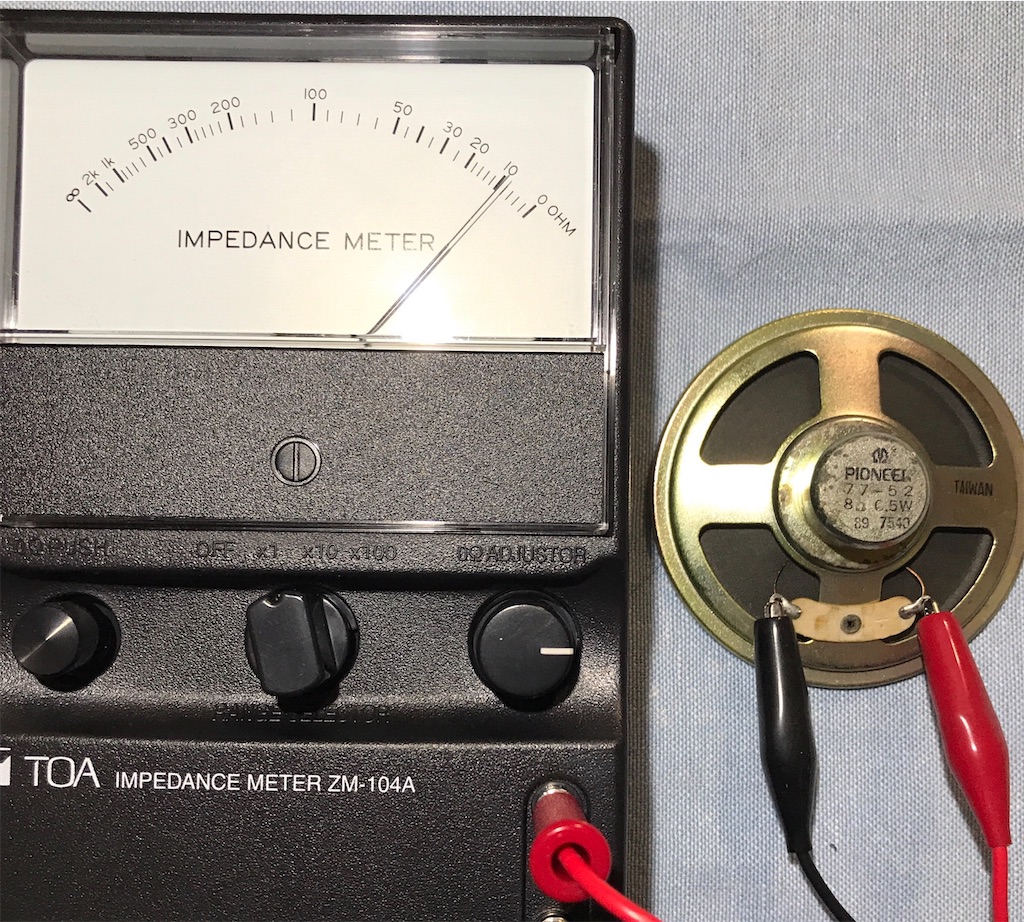

○電子パーツ店で購入したパイオニアの８Ω　0.5W　直径77ｍｍ

インピーダンス計は約10Ω、デジタルテスターは7.8Ω

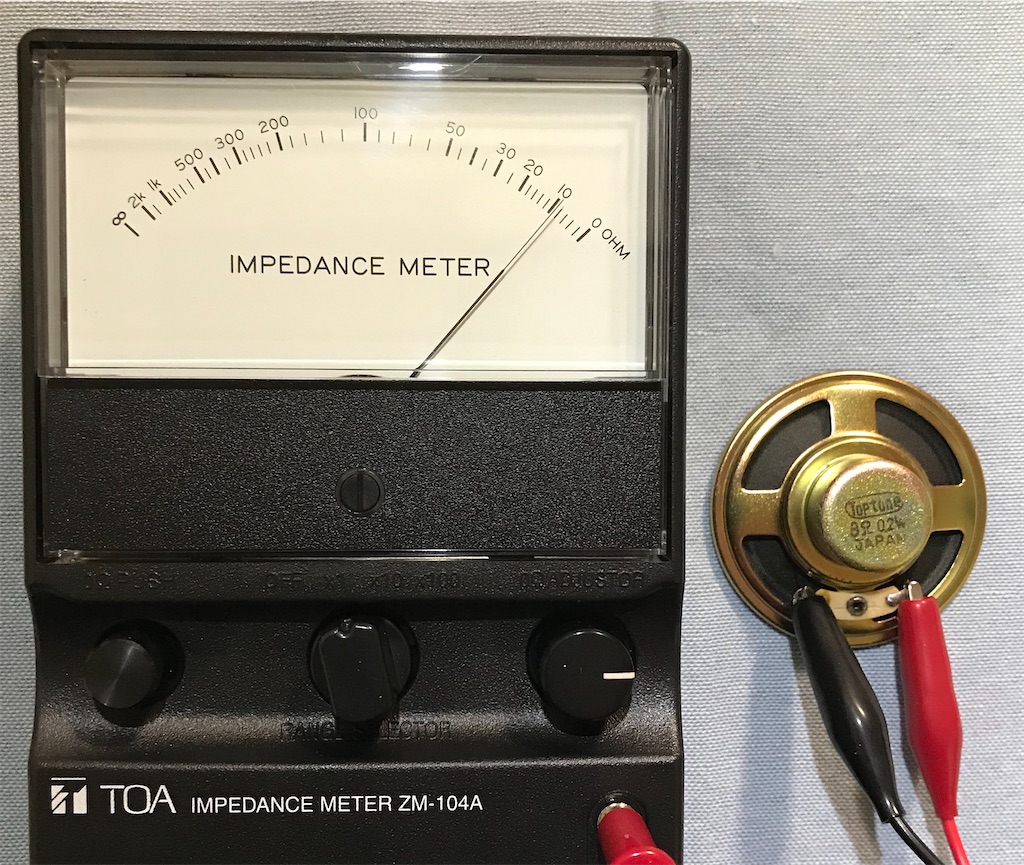

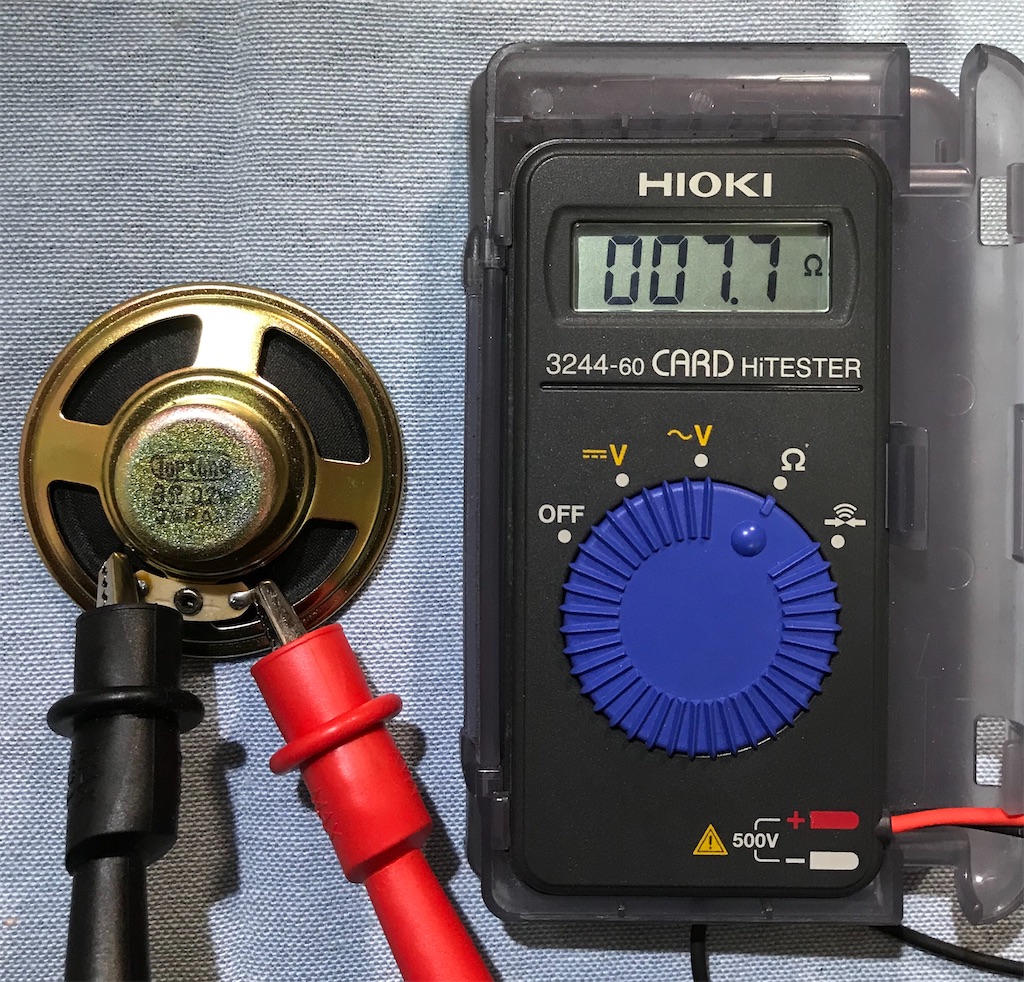

○電子パーツ店で購入した東京コーン紙製作所（TOP TONE）の８Ω 0.2w 直径57mm

インピーダンス計は約10Ω、デジタルテスターは7.7Ω

ここで測定したスピーカでの結果はインピーダンス計では若干高い数値を、テスターでは若干低い数値を示した

ユーチューブでみたスピーカー修理の内容を測定

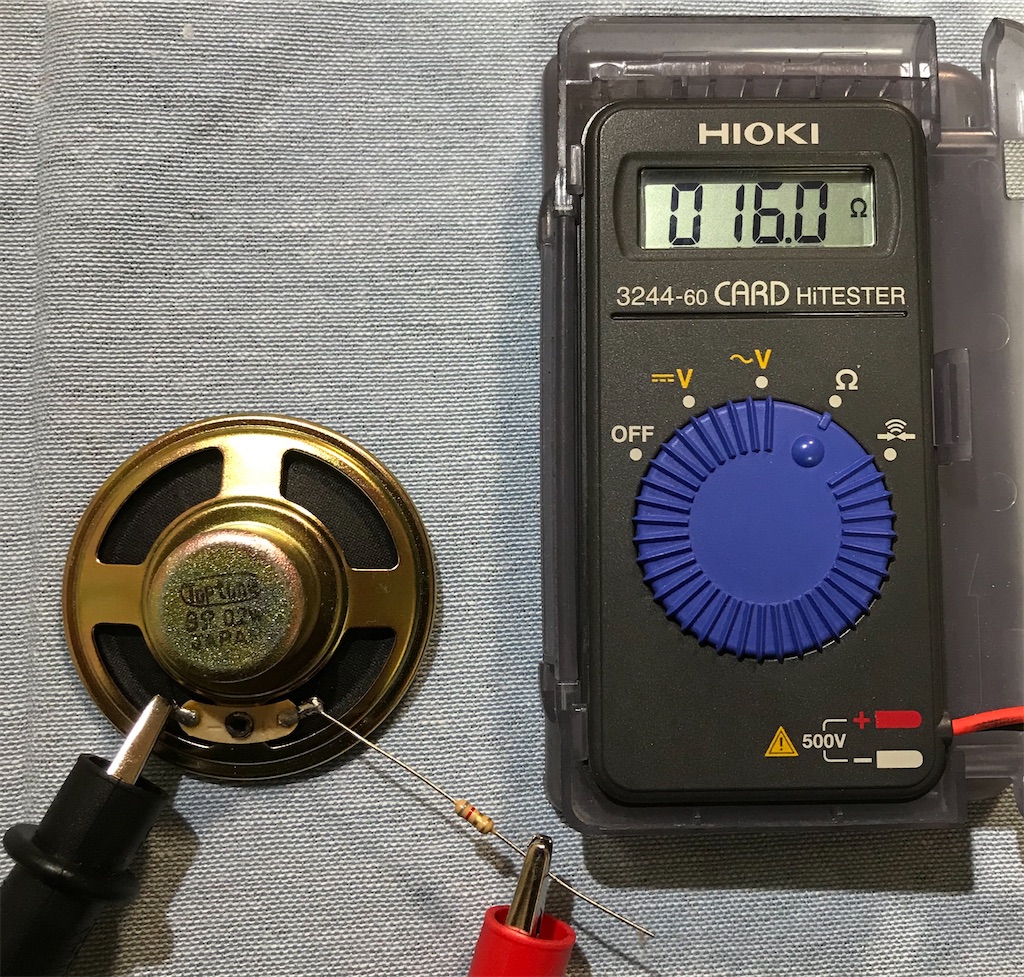

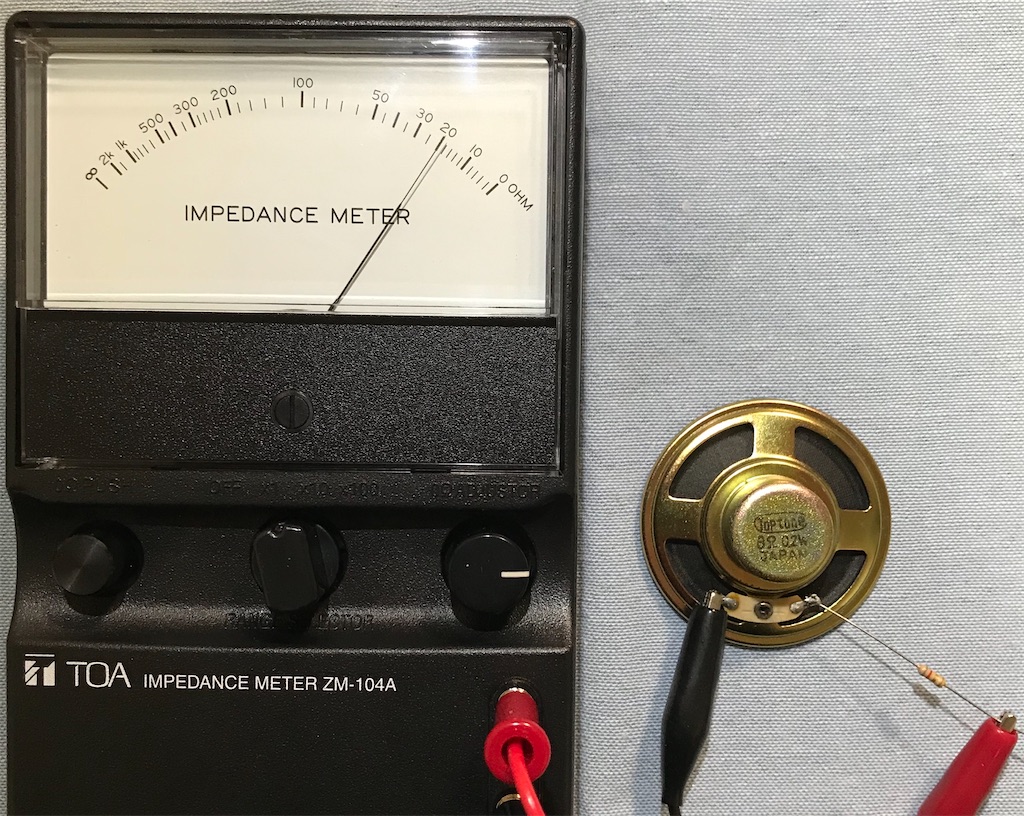

ユーチューブなどでアイホンのIF-DA　ドアホン修理のスピーカで本来２０Ωのインピーダンスの物が使用されているけれども入手が難しいので、８Ωのスピーカに8.2Ωの抵抗を直列に挿れてみたというのを見かけたので試してみました

インピーダンス計は20Ω、デジタルテスターは16Ωでした

気休めかもしれませんが、目的のインピーダンスになっています

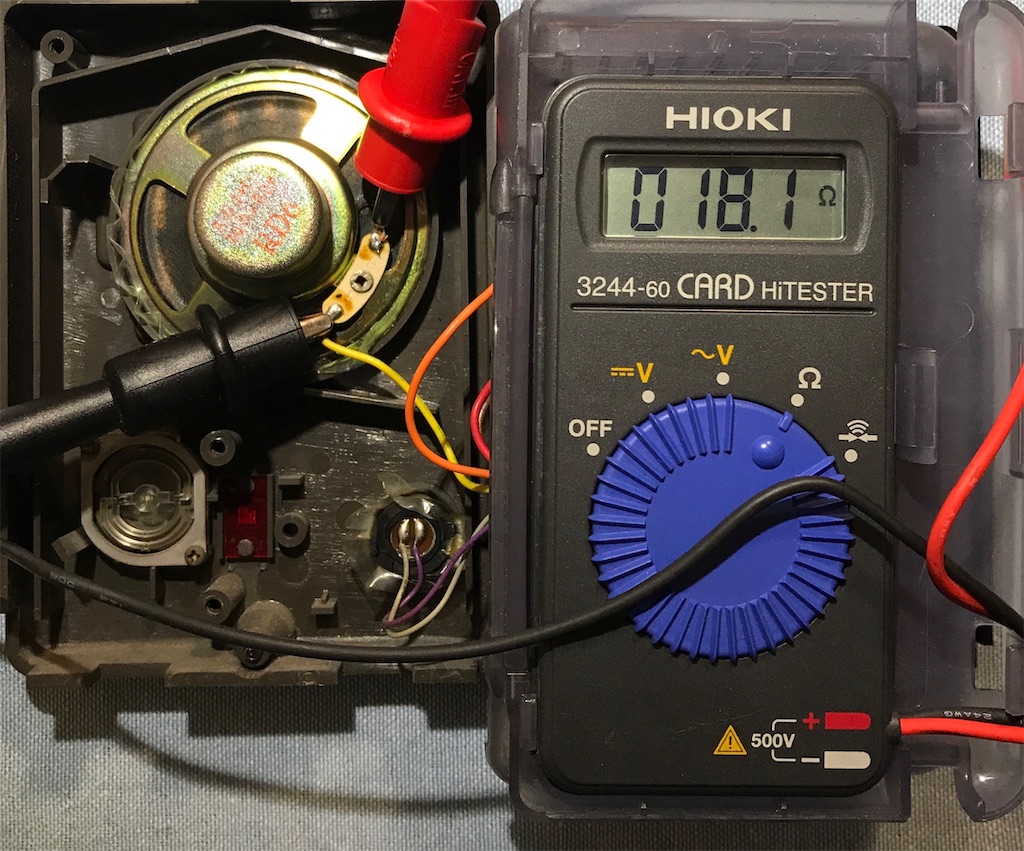

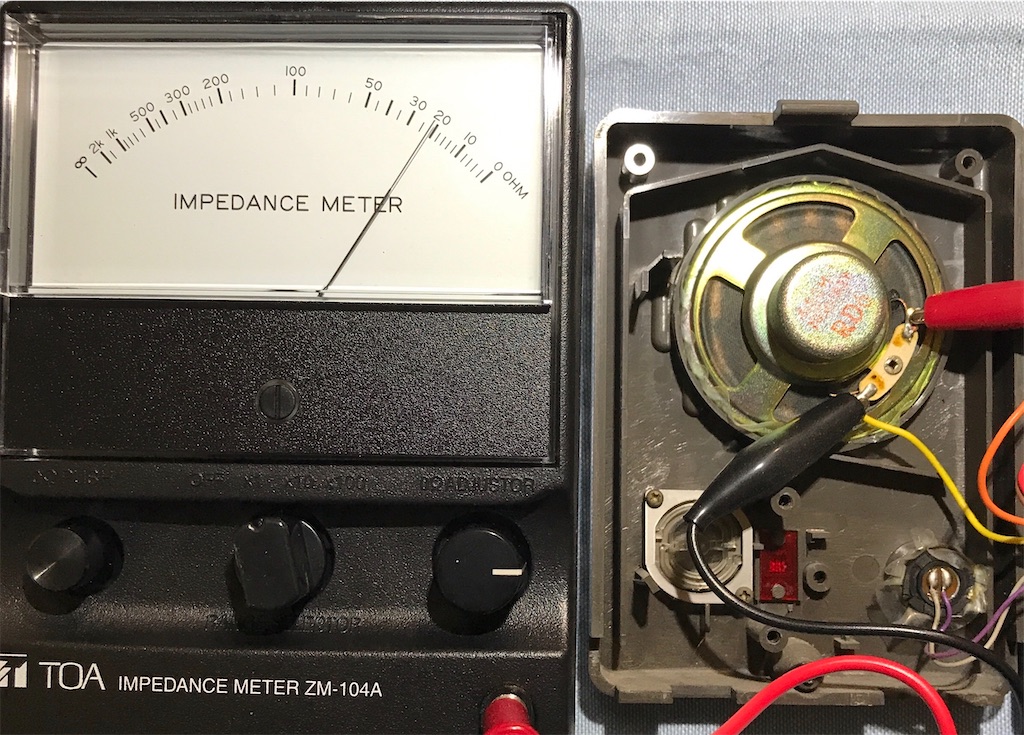

○アイホンのドアホンＩＦ－ＤＡに内蔵されているスピーカー
　メーカーわかりませんが　60-H　２０Ω　0.2W　直径57mm
ドアホンに組み込まれたままですが配線は切断してスピーカのみ測定しています

インピーダンス計は２２Ω、デジタルテスターは18.1Ω

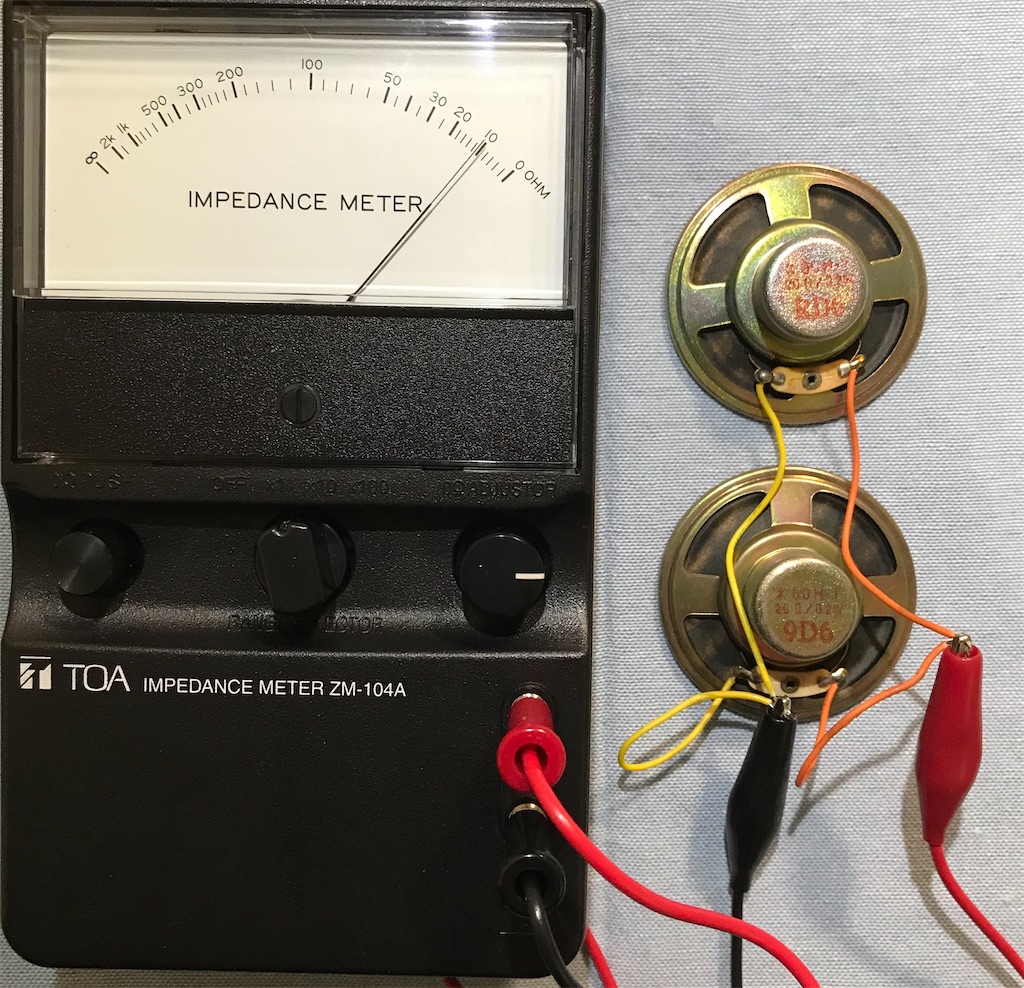

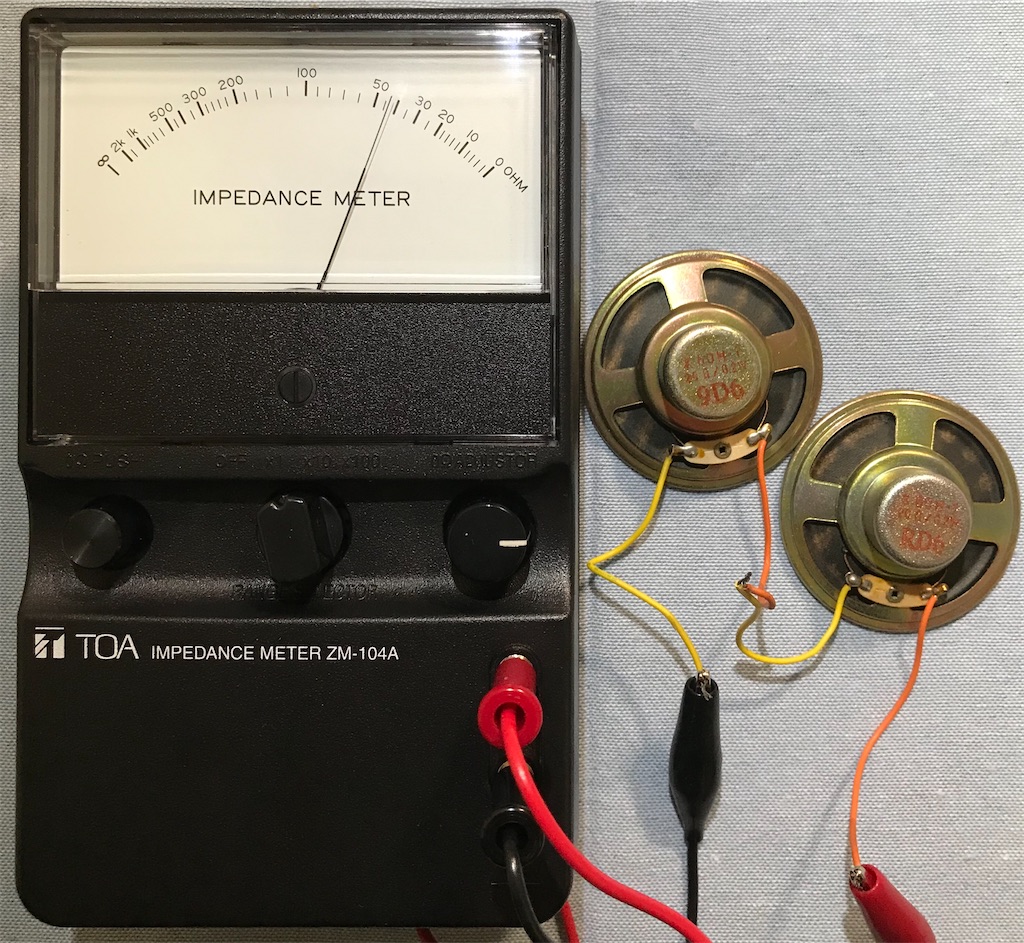

○アイホンの内蔵スピーカ２個を並列・直列で測定してみる

1台の時インピーダンスの測定値が22Ωのスピーカーを使用します。
２台並列だと２２Ωの半分の１１Ω、直列だと２２Ωの倍の４４Ωです
教科書通りの結果(^ ^)

ドアホン本体をそのまま測定してみる

　よくドアホンのインピーダンス６００Ωなんてのが書いてありますが、測定できるのでしょうか？

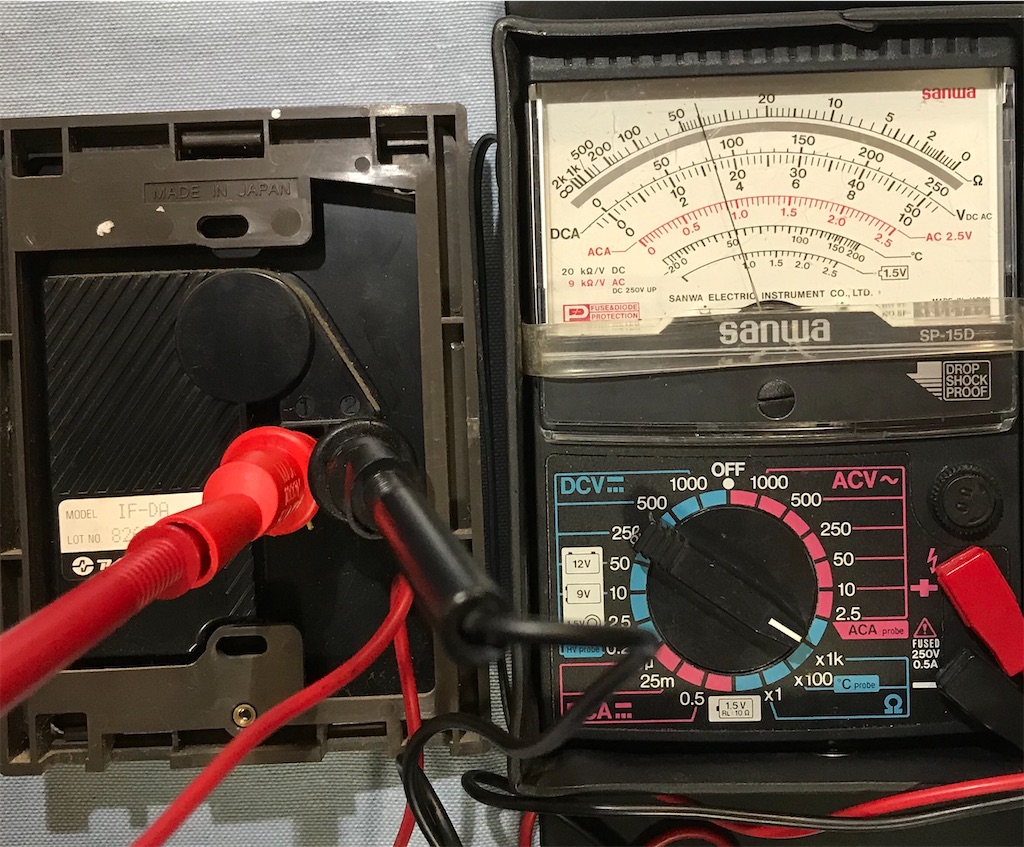

○アイホンのドアホンＩＦ－ＤＡの接続端子でためしてみる

スピーカからはプーと言う測定音が鳴りましてインピーダンス計は900Ω、アナログテスターでは40KΩでした
デジタルテスターでは無限大でした

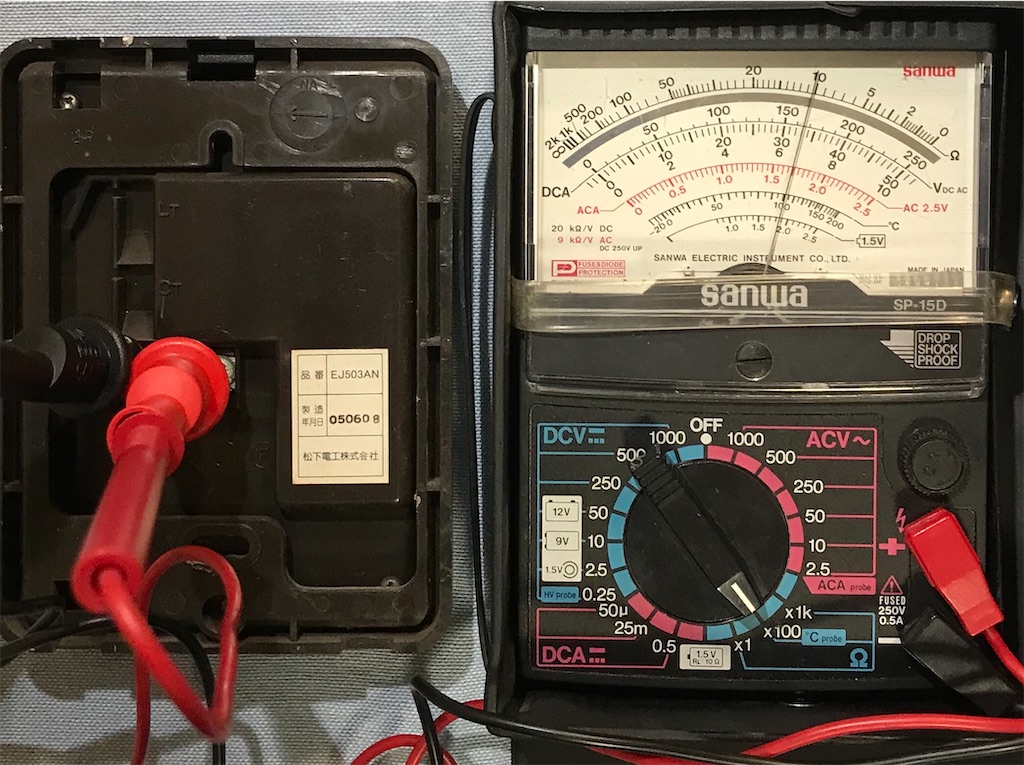

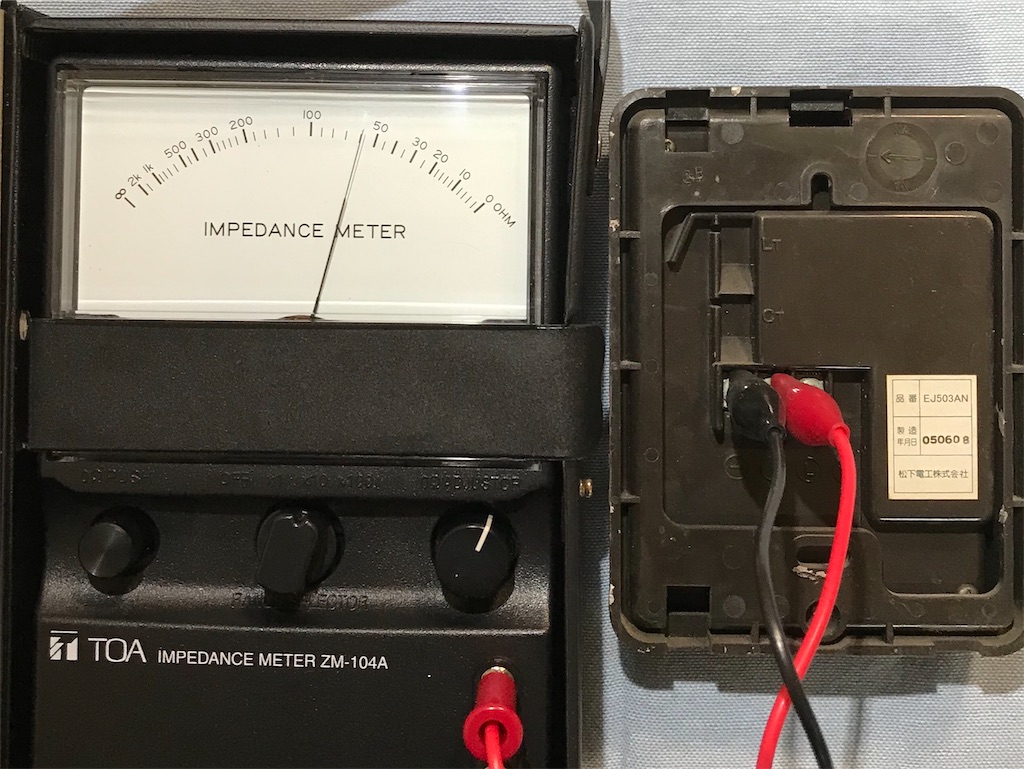

○松下電工のEJ503ANの通話用接続端子で試してみる

スピーカからはプーと言う測定音が鳴りましてインピーダンス計は約600Ω、アナログテスターは１KΩでした
デジタルテスターは一瞬数値が動いたあと無限大になります

ビックリしたことにEJ503ANが公称出力インピーダンスと同じ600Ωを指したことは偶然なのか本当に測れたのか戸惑っております

アイホンのIF-DAは通話の接続端子では600Ωとは違う数値でしたが、通話回路に位置表示灯のＬＥＤが接続されているのに対して、松下電工は位置表示灯は別配線での接続と言うのも関係しているかもしれません
